Yivli boru fitinqləri

Yivli boru fitinqləri boru sistemlərində istifadə olunur, burada amexaniki yivli əlaqəxüsusilə kiçik-deşik xətlərdə, alət birləşmələrində, kommunal qollarda, drenaj və havalandırma nöqtələrində və texniki xidmətə uyğun-quraşdırmalarda qaynaq yerinə üstünlük verilir. Döymə polad fitinqlər üçün ümumi spesifikasiya əsasıdırASME B16.11, yivli ucları iləNPT, BSPT və ya BSPP, adətən əhatə edir1/8" - 4"və təzyiq sinifləri kimiSinif 2000, 3000 və 6000.

Yivli fitinq heç vaxt yalnız forma görə alınmamalıdır. Qəbuluna nəzarət edən üç məqamdırip növü, təzyiq sinfi, vəmaterial dərəcəsi.

Mövzu növülayihənin rəsmi və qəbul bazarına uyğun olmalıdır:

• NPTadətən Şimali Amerikanın neft, qaz və ümumi sənaye sistemlərində istifadə olunur.
• BSPThəm də konik sapdır və bir çox ixrac bazarlarında geniş istifadə olunur.
• BSPPparalel ipdir və adətən tək iplik müdaxiləsi əvəzinə möhürləyici yuyucu, conta və ya O-halqa quruluşu tələb olunur.

Təzyiq sinfixətt dizayn şərtlərinə uyğunlaşdırılmalıdır:

• Sinif 2000
• Sinif 3000
• Sinif 6000

Material variantlarıadətən xidmət şəraitinə görə seçilir:

• ASTM A105ümumi karbon polad xidməti üçün
• ASTM A350 LF2aşağı temperatur xidməti üçün-
• ASTM A182 F304 / F316korroziyaya davamlı xidmət- üçün
• ASTM A182 F11 / F22 / F91yüksəlmiş{0}}temperatur sistemləri üçün

Axtaran alıcılar üçünyivli boru fitinqlərinin ölçüləri cədvəli, ən faydalı səhifə məzmunu kopyalanmış nömrələri olan təsadüfi kataloq-stil cədvəli deyil. Praktiki yanaşma göstərməkdirseçim diapazonuvə dəqiq mərkəz-sonuna-və iplik həndəsəsinin təsdiqləndiyini izah edinASME B16.11və müəyyən edilmiş ip standartı.

Dəqiq ölçülər üçün sitat və ya çertyoj nəzərdən keçirilməsi təsdiqlənməlidir:

• uyğunluq növü
• nominal ölçü
• təzyiq sinfi
• ip standartı
• material dərəcəsi

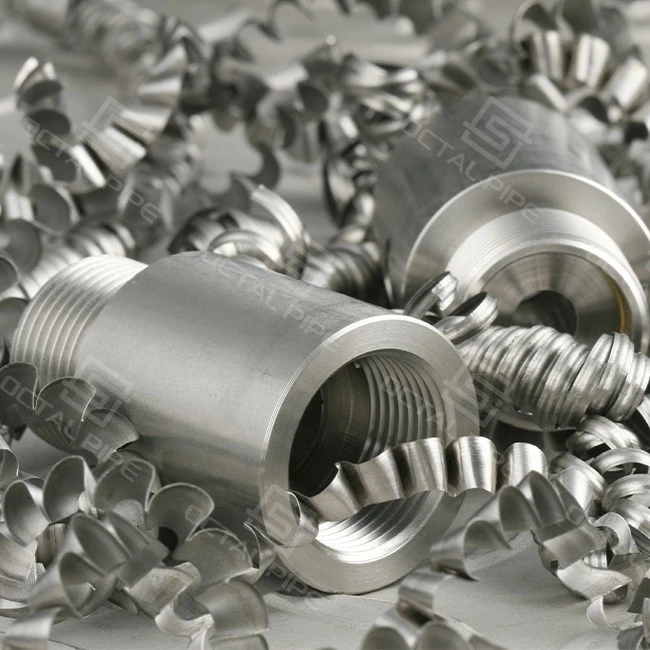

A yivli boru muftasıkiçik-boru kəmərlərində ən çox sifariş edilən saxta fitinqlərdən biridir. İki yivli boru ucunu düz bir şəkildə birləşdirmək üçün istifadə olunur və tez-tez kommunal sistemlərdə, alət qollarında, sürüşmə paketlərində və texniki təmir işlərində görülür.

Satınalma nöqteyi-nəzərindən, yivli boru muftası üçün əsas yoxlamalar aşağıdakılardır:

• ip standartı: NPT, BSPT və ya BSPP
• təzyiq sinfi: 3000 və ya 6000 kiçik -boğazlı xidmətlər üçün ümumidir
• material dərəcəsi: A105, LF2, F304, F316 və s.
• emal keyfiyyəti: təmiz ip profili və düzgün ölçü qəbulu
• izlenebilirlik: işarələmə və MTR istilik nömrəsinə bağlıdır

Yivli boru muftası sadə səslənir, lakin ipin növü səhv olarsa, hissə saytda yararsız hala düşür. Buna görə də birləşmə sifarişləri həmişə tam PO formatında yazılmalıdır, məsələn:

Misal:

ASME B16.11, yivli tam mufta, 1 düym, NPT, Sinif 3000, ASTM A105, Miqdar ___

1/2 düymlük yivli boru fitinqlərikiçik{0}}deşik boru kəmərlərində ən tez-tez sıralanan ölçülərdən biridir, çünki onlar quraşdırmanın rahatlığının vacib olduğu diapazonda tam otururlar, lakin zəif yiv nəzarəti nəticəsində yaranan sızdırmazlıq nasazlığı hələ də yaygındır. Faktiki layihələrdə, bu ölçü alətlərin birləşdirici xətləri, təzyiqölçən manifoldları, kök klapan birləşmələri, drenaj və ventilyasiya nöqtələri, nümunə götürmə xətləri, möhürlə yuyulma xətləri, kimyəvi dozaj şaxələri və yığcam skid kommunal birləşmələri üçün geniş istifadə olunur.

Satınalma qrupları üçün bu, "kiçik və sadə" bir maddə deyil. İp forması, emal və ya sinif seçimi səhv olarsa, bu, tez-tez qiymətləndirmək üçün ən asan ölçülərdən biridir və sahə problemləri yaratmaq üçün ən sürətli biridir. 1/2 düymlük uyğunluq vizual olaraq məqbul görünə bilər, lakin əgəripin dərinliyi, daralması, meydançası, zirvəsi və ya giriş paxasıdüzgün idarə olunmursa, quraşdırma problemləri dərhal görünür.

Ümumi1/2 düymlük yivli boru fitinqləridaxildir:

• birləşmə- iki yivli boru ucu arasında düz əlaqə
• dirsəkKompakt boru kəmərlərində - istiqamət dəyişikliyi

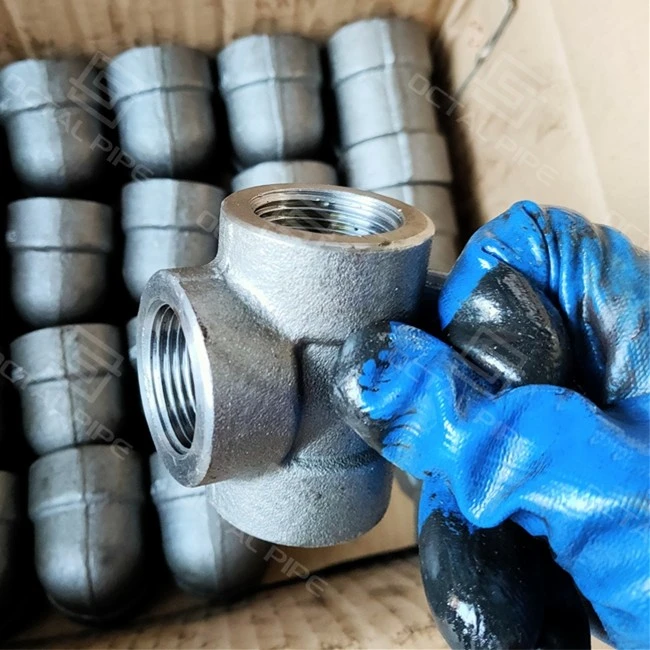

• tee-ölçənlər, klapanlar və köməkçi qurğular üçün-çıxış
• birlik- baxımlı montajlar üçün çıxarıla bilən bağlantı-
• fiş- istifadə olunmamış açılışları bağlayır
• qapaqXarici dişli bağlantılar üçün - son bağlama
• məmə- fitinqlər və ya klapanlar arasında qısa yivli birləşmə parçası
• iplik- budaq çıxışı daha böyük başlıqdan kiçik-deşik yivli xəttə

1 düymlük yivli boru fitinqləriadətən kiçik texnoloji xətlərdə, kimyəvi sürüşmələrdə, sıxılmış hava sistemlərində, su təmizləyici döngələrdə və təmirə girişin vacib olduğu yerlərdə çıxarıla bilən filial birləşmələrində istifadə olunur. Bu ölçü tez-tez alıcıların təkcə uyğunlaşma növünü deyil, həm də müqayisə etməyə başladığı nöqtədirSinif 3000 vs Class 6000, karbon polad vs paslanmayan polad və NPT vs BSPT/BSPP, çünki fitinq indi möhürlənmənin etibarlılığına, filialın dayanıqlığına və uzun müddətli xidmət qabiliyyətinə daha birbaşa təsir göstərir.

Satınalma baxımından,1 düymlük yivli boru fitinqlərisadə bir stok elementinin təsviri kimi sifariş edilməməlidir. Daha güclü PO müəyyən etməlidirASME B16.11, fitinq növü, 1 düym ölçüsü, sap standartı, təzyiq sinfi, material dərəcəsi və yoxlama/sənəd tələbləri. Praktikada bu ölçüdə ən çox rast gəlinən problemlər varip uyğunsuzluğu, montaj zamanı erkən bağlama və zəif izləmə nəzarəti, buna görə alıcılar adətən daha çox diqqət yetirirləriplik ölçüsünün yoxlanılması, işarələnməsi və MTR hizalanmasıgöndərilməzdən əvvəl.

Təzyiq xidməti üçün yivli fitinqlər adətən aşağıdakılardan hazırlanırsaxta blanklar, materialın dərəcəsinə uyğun olaraq emal və istilik müalicəsi. Bu proses vacibdir, çünki son montaj performansı nominal ölçüdən daha çox asılıdır. Bu asılıdır:

• iplik bütövlüyü
• konsentriklik
• çiyin qalınlığı
• davamlılıq gətirdi
• ardıcıl təzyiq sərhədi

Yoxlama üçün yüksək dəyərli yivli fitinq sifarişlərinə- daxil edilməlidir:

• iplik ölçüsünün yoxlanılmasıNPT/BSP üçün
• ölçülü yoxlamalarkritik xüsusiyyətlər üzərində
• işarələmə yoxlamasıölçü, sinif, sinif və istilik nömrəsi üçün
• MTR / dəyirman test hesabatının izlənməsi
• MT / PTtələb olunduqda
• hidrostatik və ya pnevmatik sınaqPO və ya layihə spesifikasiyası ilə müəyyən edilirsə

Yivli boru fitinqi boruları, klapanları, alətləri və ya budaq çıxışlarını qaynaq olmadan birləşdirmək üçün istifadə olunan daxili və ya xarici boru yivləri olan saxta və ya emal edilmiş fitinqdir. Döymə polad sistemlərdə yivli fitinqlər adətən istehsal olunurASME B16.11kimi əlaqə tiplərində verilirNPT, BSPT və BSPP.

Onlar adətən layihəyə ehtiyac olduqda istifadə olunur:

• daha sürətli montaj
• daha asan əvəz
• saytda daha az isti iş
• yığcam kiçik-deşik quraşdırma
• baxım{0}}dost boru kəmərləri sxemləri

Faktiki layihələrdə yivli fitinqlər çox yayılmışdırcihaz xətləri, aşağı{0}}həcmli filial birləşmələri, kommunal xidmətlər, drenajlar, havalandırma dəlikləri və-skid quraşdırılmış qurğularsürətli montaj və çıxarıla bilmənin vacib olduğu yerlərdə.

Yivli fitinqlərin əsas çatışmazlığı ondan ibarətdir kisızdırmazlıq nəticəsi düzgün ip formasından, düzgün montaj təcrübəsindən və düzgün sızdırmazlıq üsulundan çox asılıdır. Səhv ip standartı sifariş edilərsə, əlaqə ölçüsünə görə düzgün görünə bilər, lakin uyğunlaşma zamanı uğursuz-və ya xidmət zamanı sızma.

Tipik risklərə aşağıdakılar daxildir:

• NPT və BSP uyğunsuzluğu
• daşınma və ya quraşdırma zamanı zədələnmiş iplər
• səhv təzyiq sinfi seçimi
• paralel ip sistemlərində qeyri-kafi sızdırmazlıq üsulu
• ipi zədələyən-həddindən artıq sıxma
• qəbulu gecikdirən zəif QA sənədləri

Bu, yivli fitinqlərin etibarsız olması demək deyil. Bu o deməkdir ki, onlar tələb edirdaha yaxşı spesifikasiya intizamıbir çox alıcının düşündüyündən daha çox.

Tam yox. Sənaye axtarış davranışında,yivli boru bazasıdaha geniş və daha az dəqiq termindir. a istinad edə bilərmontaj bazası, dayaq komponenti, döşəmə flanşı-stil avadanlığı, lampa/barmaqlıq qurğusu və ya struktur yivli aksesuar, isə ayivli fitinqboru kəmərlərinin satınalmasında adətən müəyyən edilmiş boru kəməri standartına uyğun istehsal edilmiş-təzyiq tərkibli komponent nəzərdə tutulur.ASME B16.11. Başqa sözlə, yivli boru bazası mexaniki dəstək və ya aparat elementi ola bilər, lakin yivli boru fitinqi boru kəmərinin bir hissəsidir.təzyiq sərhədivə daha ciddi texniki nəzarətlə seçilməlidir.

Satınalmada bu fərq vacibdir, çünki satınalma məntiqi tamamilə fərqlidir. Doğruduryivli boru fitinqitərəfindən sifariş edilməlidirfitinq növü, nominal ölçü, ip standartı (NPT / BSPT / BSPP), təzyiq sinfi (2000 / 3000 / 6000), material dərəcəsi və yoxlama / sənəd tələbləri. kimi qeyri-müəyyən axtarış terminiyivli boru bazasıməhsulun a olub-olmadığını təchizatçıya bildirmirmufta, dirsək, tee, birləşmə, tıxac, qapaq və ya dişli dəlik, və sinif, möhürləmə üsulu və ya izlənilmə haqqında heç nə demir. Praktikada bu cür qeyri-müəyyən ifadələr kotirovka xətaları, mövzu uyğunsuzluğu və ya qəbul gecikmələri yaratmağın ən sürətli yollarından biridir.

Boru sistemləri üçün element uyğun olmalıdırxidmət təzyiqi, möhürləmə üsulu və quraşdırma standartı, təkcə vizual forma deyil. Dəstək{1}}stil "əsas" üçün yalnız ölçülü uyğunluq və əsas materialın müəyyənləşdirilməsi tələb oluna bilər, yivli fitinq isə həmçinin tələblərə cavab verməlidir.ip dəqiqliyi, sinif reytinqi, emal keyfiyyəti, markalanma və MTR izlənilməsi. Layihənin faktiki tələbi sənaye boru kəmərləridirsə, RFQ termini çox boş olduğundan "yivli boru bazası"ndan istifadə etmək; daha təhlükəsiz yol hissəni müvafiq olaraq yazmaqdıryivli fitinqtəsviri.

Güclü RFQ xətti mövzu və ya sinif uyğunsuzluğunun qarşısını almaq üçün kifayət qədər təfərrüatı ehtiva etməlidir. Praktik forma aşağıdakılardır:

ASME B16.11 + uyğunluq növü/naxışı + ölçü + sap standartı + təzyiq sinfi + material dərəcəsi + yoxlama/sənəd tələbi + kəmiyyət

Misal 1
ASME B16.11, 90 dərəcə yivli dirsək, 1/2 düym, NPT, Sinif 3000, ASTM A105, MTR tələb olunur, Miqdar ___

Misal 2
ASME B16.11, yivli tam mufta, 1 düym, BSPT, Sinif 6000, ASTM A182 F316, MT + MTR tələb olunur, Miqdar ___

Misal 3
ASME B16.11, yivli bərabər tee, 3/4 düym, NPT, Sinif 3000, ASTM A350 LF2 CL1, aşağı{7}}temperatur xidməti, Miqdar ___

Layihə sifarişləri üçün dəqiq uyğunluq nümunəsi və təftiş sahəsinin əlavə edilməsi kotirovkaların dəyişdirilməsini, mübahisələrin qəbulunu və quraşdırma gecikmələrini azaltmağa kömək edir.

İndi əlaqə saxlayın

Tez-tez verilən suallar



01. Uyğunsuzluğun qarşısını almaq üçün yivli boru fitinqləri satınalma sifarişində necə göstərilməlidir?

Tam PO qeyd etməlidirASME B16.11, montaj növü,ölçüsü, ip standartı (NPT / BSPT / BSPP), təzyiq sinfi (2000/3000/6000), material dərəcəsi, miqdar və hər hansı tələb olunan yoxlama və ya sənədlər. Bu, ip uyğunsuzluğu və QA rədd edilməsinin qarşısını almağın ən sürətli yoludur.

02. Sifariş verməzdən əvvəl yivli boru fitinqlərinin ölçülər cədvəlində nə yoxlanılmalıdır?

Alıcılar təsdiq etməlidirnominal ölçü, təzyiq sinfi, ip növü və fitinq növübirinci. Dəqiq mərkəz-son-ölçülər və mövzu təfərrüatları müvafiq qaydalara uyğun olaraq yoxlanılmalıdırASME B16.11 cədvəlləri, çünki ölçülər növə, ölçüyə və sinifə görə dəyişir.

03.NPT, BSPT və BSPP yivli boru fitinqləri arasında əsas fərq nədir?

NPTvəBSPTkonik mövzular, isəBSPPparalel ipdir. Bu o deməkdir ki, möhürləmə üsulu fərqlidir və bu iplik standartlarıdırdəyişdirilə bilməzsatınalmada. Düzgün ölçülü, lakin yanlış ip forması olan fitinq quraşdırma zamanı hələ də uğursuz ola bilər.

04.Xüsusilə 1/2 düym və 1 düym ölçülərində yivli boru muftası alarkən nələrə diqqət yetirilməlidir?

üçün ayivli boru muftası, xüsusilə1/2 düymlük yivli boru fitinqlərivə1 düymlük yivli boru fitinqləri, əsas yoxlamalar variplik ölçmə cihazının qəbulu, təzyiq sinfi, material dərəcəsi, emal keyfiyyəti və izlənilmə qabiliyyəti. Bu ümumi kiçik{1}}deşik ölçülərində ip dəqiqliyi möhürlənmə və montaj sürətinə birbaşa təsir göstərir.

05. Göndərmədən əvvəl yivli boru fitinqləri üçün hansı yoxlama sənədləri daha vacibdir?

Göndərmə öncəsi-ən vacib yoxlamalar bunlardırgo/no-go iplik ölçüsünün yoxlanılması, ölçü yoxlaması, markalanmanın təsdiqi vəMTR / istilik nömrəsinin izlənməsi. Daha yüksək riskli{1}}xidmət üçün alıcılar da tələb edə bilərMT/PTvə yahidrostatik / pnevmatik sınaqqəbul mübahisələrini və quraşdırma gecikmələrini azaltmaq.
