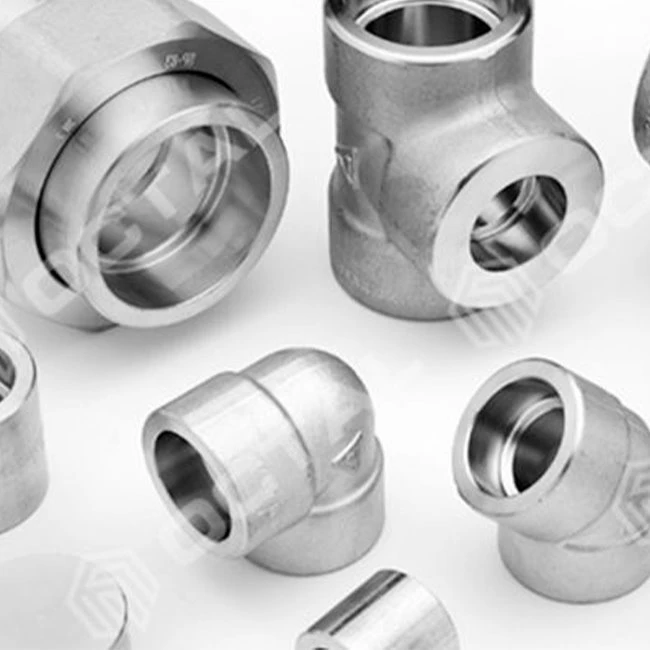

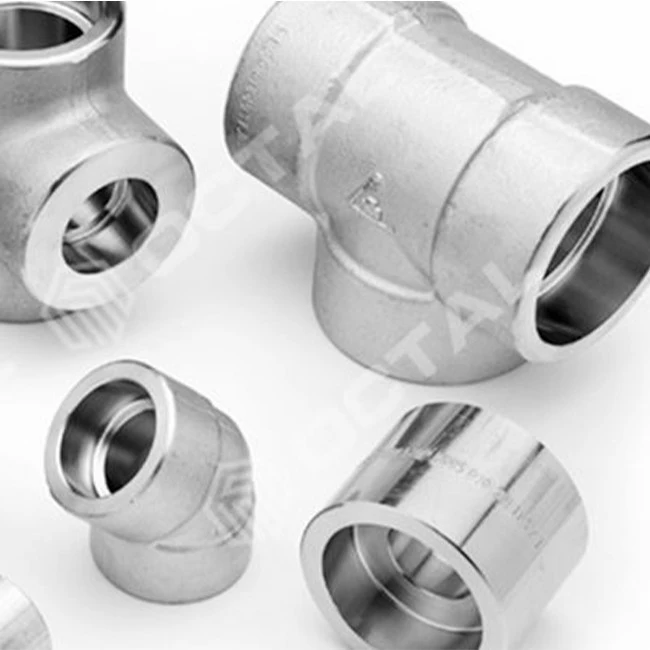

Socket Weld Pipe Fittings
Socket Weld Pipe Fittings-

Soket qaynaq boru fitinqləri

Standart: ASME B16.11
Ölçü diapazonu: ½″ – 4″ (istəyə görə 6″-ə qədər)
Təzyiq dərəcələri: 3000#, 6000#, 9000#
Divar Qalınlığı / Cədvəllər: SCH 5 – XS (xüsusilə mövcuddur)
Növlər: SW Mufta, SW Reducer, SW Dirsək, SW Tee, SW Union, SW Cap, Rozetka Qaynaq Flanşı
Materiallar: Karbon Polad (A105, A350 LF2), Alaşımlı Polad (A182 F11/F22), Paslanmayan Polad (A182 F304/316/321), Dupleks
Əlaqələr: Socket qaynaq birləşməsi / yuva qaynaq bağlantısı fileto qaynağı ilə
Yoxlama: Ölçü yoxlaması, NDT (UT, MT, PT), Hidro test, tam izlənilə bilən MTRs
Tətbiqlər: Neft və Qaz, Buxar və Hidravlik Sistemlər, Kimya və Neft-kimya Skidləri, Ölçmə Boruları

Sorğu göndər

Məhsul təqdimatı

Məhsula Baxış

Soket qaynaq fitinqləri kiçik{0}}diametrli, yüksək{1}}təzyiq xətlərinin yığcam və daimi möhürlənmiş birləşmə tələb etdiyi yerlərdə istifadə olunur. Boru ucu bilavasitə dəqiq{3}}işlənmiş yuvaya oturur və file qaynaq birləşməni yerində bağlayır-minimal yer tələbləri ilə əla möhkəmlik təmin edir.

Döymə karbon poladdan və alaşımlı poladdan hazırlanmışdırASTM A105, A350 LF2 və A182 F11/F22/F304/F316, bu fitinqlər tökmə və ya hazırlanmış alternativlərdən daha yüksək sıxlıq və möhkəmlik təklif edir. Hər bir parça istehsal olunurASME B16.11, axın səmərəliliyini qorumaq üçün sıx ölçülü toleranslar və hamar daxili profillərlə.

Octal Pipe neft və qaz, kimya, enerji istehsalı və dəniz tətbiqləri üçün rozetka qaynaq muftaları, dirsəklər, tees, reduktorlar, birləşmələr, qapaqlar və flanşlar təmin edir. Bütün maddələr keçirvizual yoxlama, ölçülü yoxlamalar, sərtlik testləri və MTC-lərlə materialın izlənməsi, kritik xidmət xətlərində uyğunluğun təmin edilməsi.

Standartlar və Material Qiymətləri

Parametr	Spesifikasiya
Tətbiq olunan Standart	ASME B16.11 (Döymə Polad Fitinqlər - Rozetka Qaynaq və Yivli)
Material dərəcələri	Karbon Polad: ASTM A105, A350 LF2; Alaşımlı Polad: ASTM A182 F11, F22, F5; Paslanmayan Polad: ASTM A182 F304/304L, F316/316L, F321; Dupleks / Super Dupleks mövcuddur
Təzyiq sinifləri	3000#, 6000#, 9000#

Soket qaynaq fitinqlərinin növləri

Soket Qaynaq Muftası (SW Muftası)– iki borunun etibarlı şəkildə birləşdirilməsi üçün.
Soket qaynaq reduktoru– konsentrik və eksantrik dizaynlarda mövcuddur.
Soket Qaynaq Dirsək (SW Dirsək)– 45 dərəcə, 90 dərəcə; boru axını istiqamətləndirir.
Soket Qaynaq Tee (SW Tee)– budaqlanma üçün bərabər və azaldıcı tees.
Soket Qaynaq Birliyi– asan sökülmə və təmirə imkan verir.
Soket Qaynaq Qapağı (SW Qapağı)– borunun ucunu möhürləyir.
Soket Qaynaq Flanşı / Soket Qaynaq Bağlantısı– kompakt flanş sistemləri üçün rozetka qaynaq birləşmələri ilə istifadə olunur.

forged socket weld fittings 3000 6000 9000 socket weld pipe fittings ASME B1611

İstehsal prosesi

Döymə:Tələb olunan uyğun formalara saxta-yüksək möhkəmlikli blanklar.
Emal:Soket çuxurunun, dərinliyin və radiusun dəqiq emal edilməsi.
İstilik müalicəsi:Dərəcə görə normallaşdırılmış, tavlanmış və ya söndürülmüş və temperlənmişdir.
Səthi bitirmə:Turbulentliyi azaltmaq üçün hamar çuxur bitirmə, lazım olduqda xarici təmizləmə/örtmə.

Yoxlama və Keyfiyyət Təminatı

Octal Pipe hər qaynaq qaynaq fitinqi üçün ciddi QA/QC proqramlarını tətbiq edir, çünki qaynaq keyfiyyəti və yuva uyğunluğu performans üçün vacibdir:

Xammal testləri:Kimyəvi tərkibi, dartılma/vermə qabiliyyəti, sərtlik.
Ölçü yoxlamaları:Socket dərinliyi, buruq diametri, divar qalınlığı, toleranslar.
Qaynaq filetosuna nəzarət:Vizual yoxlama və qaynaq profilinin yoxlanılması.
Qeyri-dağıdıcı sınaq (NDT):UT, MT, PT və RT tələb olunduqda.
Təzyiq və Sızma Testləri:Sızdırmazlığın etibarlılığı üçün hidrostatik və ya pnevmatik sınaq.
Sənədləşdirmə və İzləmə:EN 10204 3.1/3.2 üçün tam MTRs, üçüncü-tərəf yoxlaması mövcuddur.

Ölçülər və Təzyiq Reytinqləri

Octal Pipe-dan bütün rozetka qaynaq fitinqləri ASME B16.11 tələblərinə uyğun istehsal olunur. Standart istehsal daxildir:

Ölçü Aralığı:½″ – 4″ (istəyə görə 6″-ə qədər mövcuddur)
Divar Qalınlığı / Cədvəllər:SCH 5, 10, 40, 80, XS və digərləri tələb olunur
Təzyiq dərəcələri:Materialdan və divar qalınlığından asılı olaraq 3000#, 6000#, 9000#

Layihənin xüsusi ehtiyacları üçün fərdiləşdirilmiş ölçülər, cədvəllər və təzyiq sinifləri-mövcuddur.

Texniki Üstünlüklər

Yüksək-səmərəli döymə qabiliyyəti:Çoxsaylı döymə presləri və emal mərkəzləri bizə ardıcıl taxıl quruluşuna və partiyalar arasında vahid gücə malik böyük miqdarda rozetka qaynaq muftaları, reduktorlar, dirsəklər və tee istehsal etməyə imkan verir.
Sıx{0}}tolerantlıq emal:CNC-nəzarət edilən qazma və yuvanın emal edilməsi dəqiq yuva dərinliyi, hamar daxili səthlər və yüksək təzyiqli kiçik-deşik xətlər üçün kritik olan-filet qaynağı üçün lazımi boşluq təmin edir.
Sabit ölçülü təkrarlanma:Avtomatlaşdırılmış ölçmə yoxlamaları OD, ID və divar qalınlığına ciddi nəzarət edir, beləliklə quraşdırma zamanı fitinqlər borularla dəqiq şəkildə hizalanır və-saytda düzəlişləri azaldır.
Material partiyasının izlənməsi:Hər bir saxta boş və bitmiş fitinq, ciddi layihə QA/QC iş axınlarını dəstəkləyən istilik nömrəsi, saxta parametrlər və yoxlama qeydləri ilə əlaqəli izlənilə bilən kod daşıyır.
Layihəyə əsaslanan çevik-istehsal:Biz tez-tez istifadə olunan 3,000# və 6,000# rozetka qaynaq fitinqlərinin və ya xüsusi-boru komponentlərinin prioritet istehsalına imkan verməklə, istehsalı müştərilərin boru kəmərləri cədvəlləri ilə əlaqələndiririk.
Hazır iş axını-eksport:Standartlaşdırılmış işarələmə, qablaşdırma və sənədləşdirmə kiçik-delikli saxta fitinqlərin zərbədən, səth zədəsindən və ya çirklənmədən-birbaşa yoxlama və quraşdırmaya hazır olmasını təmin edir.
