Qazma borusu

Qazma borusuucları əyilmiş və qaynaqlanmış alət birləşmələri olan polad qazma kəməridir, API Spec 5DP-yə uyğun olaraq istehsal edilmiş və yoxlanılmışdır, beləliklə, satınalma qəbulu, izlənilməyi bloklaya bilər və boru qurğuya çatmazdan əvvəl-etibarlılığı artıra bilər.

Bir qazma borusu istehsalçısı olaraq, Octal Pipe nəzarət edilə bilən nasazlıq nöqtələrinə-alət birləşməsinin qaynağı, yiv bütövlüyü və göndərmə səviyyə qeydlərinə- diqqət yetirir, çünki qazma qurğusunun gecikmələrinin əksəriyyəti boru gövdəsindən deyil, birləşmədən başlayır. kök elementləri və alət birləşmələri üçün API Spec 7-2. Bu, mexaniki dayanıqlığı, ölçü dəqiqliyini və beynəlxalq qazma avadanlığı ilə əvəzolunmazlığı təmin edir.

Real alış baxımından, qazma borusu problemləri adətən quyudan başlamır-onlaraydın olmayan PSL/dərəcə əhatəsi, uyğun olmayan əlaqələr/alət birləşmələri və çatışmayan yoxlama qeydləridaxil olan çekləri yavaşlatır və qurğu-yan gecikmələr yaradır. Octal API 5DP qazma borusunu təchiz edirqəbul-hazır paket: aydın RFQ daxiletmələri (seçim arayışı kimi API RP 7G-dən istifadə etməklə), müəyyən edilmiş yoxlama əhatə dairəsi və sonradan yenidən işlənməni və mübahisələri azaldan sənəd paketi.

Qazma boruları səthin fırlanma sistemini bit və dib qurğusuna (BHA) birləşdirən işçi teldir. Normal qazmada eyni vaxtda üç funksiyanı yerinə yetirir. Birincisi, o, fırlanma momentini və RPM-i yuxarı sürücüdən və ya fırlanan masadan alət-birləşmiş birləşmələr vasitəsilə biti çevirmək üçün ötürür. İkincisi, quyu lüləsinin trayektoriyası dəyişdikcə və tel qazma quyusu ilə təmas etdikcə o, eksenel yükü (-bit üzərində-çəki) və əyilmə aparır. Üçüncüsü, o, qazma mayesi üçün təzyiq kanalı kimi çıxış edir: məhlul qazma borusundan ucluqlara endirilir, sonra şlamları nəql etmək, təzyiqə nəzarət etmək, biti soyutmaq və çuxuru sabitləşdirmək üçün həlqəni geri qaytarır.

Quyudakı mühit sabit-vəziyyətdə olmadığına görə, qazma simi daim şəkildə göstərilən dinamik reaksiyalara məruz qalır: ox vibrasiyası və zərbə (bit sıçraması), yanal vibrasiya və təsir (əyilmə və divar təması) və burulma vibrasiyası. Burulma vibrasiyası çubuq-sürüşməyə çevrilə bilər, burada səthin fırlanması davam edərkən bit ani olaraq yavaşlayır və ya dayanır, sonra birdən-birə boşalaraq-yüksək pik fırlanma momenti yaradır və birləşmələrdə və keçid zonalarında yorğunluğu sürətləndirir. Bit burulğanı bit/BHA-nın dəliyin mərkəz xətti ətrafında keçdiyi yanal qeyri-sabitlikdir; irəli və geri burulğan müxtəlif fırlanma/əlaqə nümunələrini təsvir edir və kəsicinin sürətli aşınmasına və əlaqənin zədələnməsinə səbəb ola bilər. Məhz buna görə də qazma borularının seçilməsi və yoxlanılması yalnız OD və divar qalınlığına deyil, birləşmənin bütövlüyünə, ölçü konsistensiyasına və izlənilə bilənliyə əsaslanır.

Qazma borusu istehsalçısı tərəfindən API Spec 5DP-ə uyğun olaraq tikilmişdir ki, satınalma qəbulu bloklaya,-birgə izlənilməni istiləşdirə və-borunun qazma qurğusuna çatmasından əvvəl etibarlılığı artıra bilər.

Qazma borularının ölçüləri

API 5DP Qazma Borusu Spesifikasiyası (Qiymətlər, Ölçülər, Əlaqələr)

• Qiymət seçimi: E75/X95/G105/S135-i gözlənilən tork, gərginlik və qazma dərinliyi proqramına uyğunlaşdırın.
• Turş / aşındırıcı quyular: CO₂/H₂S meylini göstərin, beləliklə, qoruma variantları və yoxlama əhatə dairəsi uyğunlaşdırıla bilər (müəyyən edildikdə).
• Qoşulma riskinə nəzarət: Alət birləşmə növünü seçin və öd və çiyin zədəsini azaltmaq üçün-məşq edin.
• Aydınlığın alınması: Sürətli hesablama və həyətyanı qəbul üçün birgə-səviyyə identifikasiyası + qablaşdırma siyahısı tələb olunur.

Octal Boru mexaniki bütövlüyü və yorğunluq müqavimətini təmin etmək üçün ciddi və izlənilə bilən istehsal ardıcıllığına əməl edir:

1. Poladqayırma və boruların yuvarlanması

• Nəzarət olunan kimya ilə tikişsiz ərinti polad borular (35CrMo, 40Cr, 4137H, 4145H).
• Davamlı tökmə və pirsinq vahid taxıl quruluşunu təmin edir.

2. Əsəbləşmək

• Boru ucları qızdırılır və Daxili Təhlükəsizliyə (IU), Xarici Kəsmə (Aİ) və ya Daxili-Xarici Üzmə (IEU) formalarına düzəldilir.
• Kəsmə alət birləşməsinin qaynaqlanması üçün kəsişmə sahəsini- artırır və əlaqə gücünü artırır.

3. İstilik müalicəsi

• Söndürmə və istiləşmə tələb olunan məhsuldarlıq/dartılma gücünü təmin edir (məsələn, S135 135,000 psi-dən çox və ya ona bərabər).
• Nəzarət olunan soba dövrləri bütün boru uzunluğu boyunca bərabər sərtliyi təmin edir.

4. Sürtünmə qaynağı

• Dəqiq sürtünmə-qaynaq alət birləşmələrini köhnə boru gövdəsinə birləşdirir.
• Qaynaq zonası qüsursuz metallurgiya birləşməsinə nail olmaq üçün xüsusi istilik müalicəsindən keçir.

5. Emal və Yivləmə

• API 7-2 ipləri (NC, IF, REG, FH) CNC dəqiqliyi ilə kəsilir.
• Öd kisəsini azaltmaq üçün fosfat örtük və mis örtük tətbiq olunur.

6. Sərt bantlama və Səthin Mühafizəsi

• Fe-əsaslı, Cr-karbid və ya Nb ərintisi ilə bərkidilmə aşınma müqavimətini artırır.
• Nəqliyyat/saxlama qorunması üçün pas inhibitorları ilə son örtük.

• Standart Bağlantılar:API NC, IF, FH, REG
• Premium Əlaqələr:XT™, HT™, iki-çiyin ipləri (fırlanma momenti və yorğunluğa qarşı müqavimət üçün)
• Sərt bantlama:Alət birləşmələrinə tətbiq olunan-qoruma qatlarını köhnəlir, bu da qurğunun döşəməsinin dəyişdirilməsi tezliyini azaldır.
• Səthi müalicələr:Mis üzləmə, fosfatlama,-ötürücü örtüklər.

API 5DP qazma borularının birləşmələri və alət birləşmələrisiminizin qurğuda rəvan formalaşıb-olmadığına və ya yenidən işləməyə və gözləmə müddətinə çevrilməsinə qərar verin. Əksər "sayt problemləri" üç satınalma boşluğundan birindən qaynaqlanır:yanlış əlaqə təyinatı, idarəetmə alətlərinə uyğun gəlməyən alət birləşmə ölçüləri və yaiplik nəzarətinin itkin sübutu.

PO-ya nə qoymaq lazımdır (Octal onu uyğun sistem kimi təmin edə bilər):

• Bağlantı növü:NC / IF / REG / FH (və ya dəqiq donanma standartınız)
• Pin/qutu planı:pin/qutu oriyentasiyasını və hər hansı krossover ehtiyaclarını təsdiqləyin
• Alət birləşmə məhdudiyyətləri:alət birgə OD + maşa sahəsi / lift sahəsi məhdudiyyətləri
• Geyinmə seçimləri (yalnız lazım olduqda):sərt bantlama, daxili örtük,-ötüşmə əleyhinə təcrübə

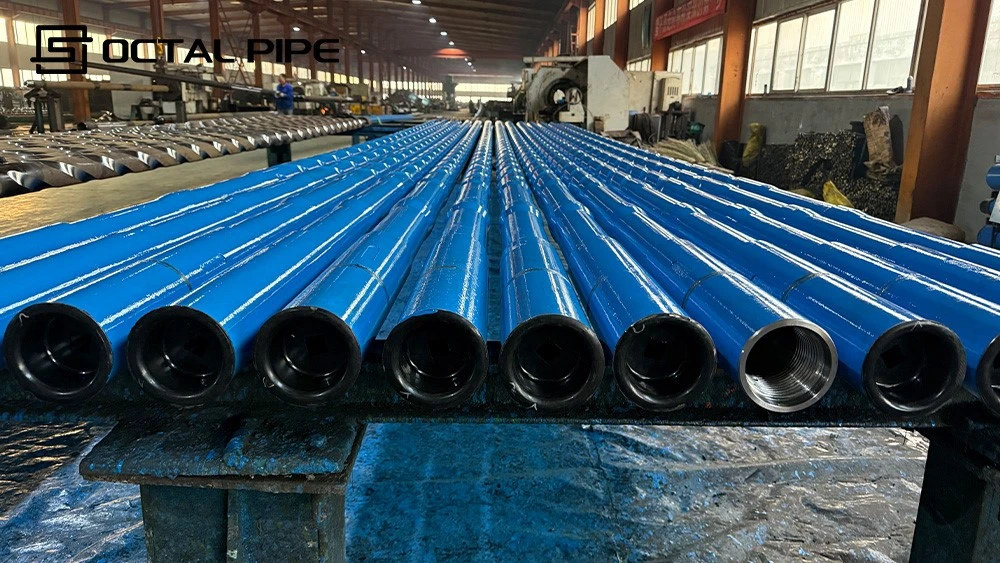

• Qoruma sahəsi:ip qoruyucuları daxildir (pin və qutu)

Octal problemi necə azaldır (xüsusi, ümumi deyil):

• təsdiq edirikistehsaldan əvvəl birləşmə planı və alət birləşməsinin hədləribeləliklə, çatdırılan boru "defolt" iplə deyil, qazma qurğusunun təcrübəsinə uyğun gəlir.
• Hər bir göndərmə daxildirizlənmə + ölçülü qeydlər, vəmüəyyən edildikdə iplik ölçmə sübutu-beləliklə, gələn yoxlama e-poçt təqib etmədən hesabdan çıxa bilər.
• İp qoruyucuları və sabit bağlamalar qəbul riskinə nəzarətin bir hissəsi kimi nəzərdən keçirilir, çünki-bir çox makiyaj məsələləri metallurgiyadan deyil, işləmədən başlayır.

satınalma-ilk + Octal nəzarət:

Qurğunun-döşəmə zədələnməsi adətən uyğun olmayan idarəetmə alətləri, yanlış maşa quraşdırması və ya nəzarətsiz makiyaj- nəticəsində olur. Octal Pipe qazma borusunu qoşulma variantları (NC/IF/REG/FH və premium ikili-çiyin) və səth emalları (fosfatlama/mis örtük) ilə təchiz edir, beləliklə, kəmər standart idarəetmə avadanlığı ilə təmiz işləyir.

Kran Qazma Ölçüsü Arayışı (Neft Mədəni Qazma Borusu deyil, Dövrdə Yivləmə üçün)

Aşağıdakı "boru kranı qazma ölçüsü" sorğuları emalatxana şəraitində NPT yivlərinin kəsilməsi üçün istifadə olunan kranın qazma ölçülərinə aiddir; onlar qazma boruları OD/qoşulma xüsusiyyətləri deyil. Tez istinad üçün: 1/8 ″ NPT kran qazması ümumiyyətlə istifadə olunur11/32″ (0,344″ / 8,73 mm), 1/4″ NPT-dir7/16″ (0,438″ / 11,11 mm), və 3/8″ NPT-dir37/64″ (0,578″ / 14,68 mm)-həmişə dəqiq iplik seriyası və iplik faizi üçün kran istehsalçısının qrafiki ilə yoxlayın.

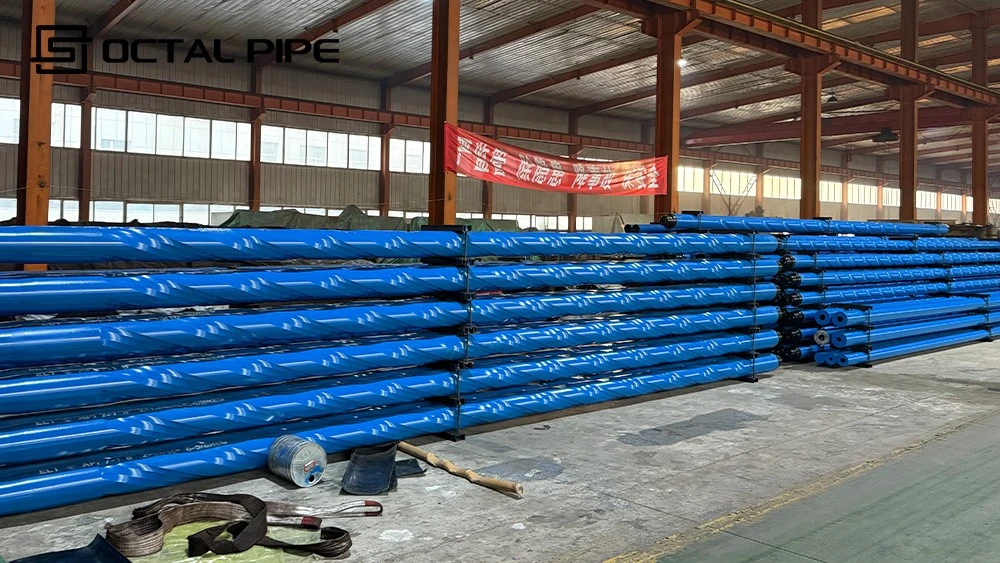

Müxtəlif dərəcəli qazma boruları xüsusi quyu şəraiti üçün nəzərdə tutulmuşdur:

• E75:Məhsuldarlıq 75,000 psi-dən çox və ya ona bərabərdir. Dayaz/orta{3}}dərinlik quyuları üçün uyğundur.
• X95:Məhsuldarlıq 95,000 psi-dən çox və ya ona bərabərdir. Ümumi{3}}məqsədli dərəcə daha yaxşı möhkəmlik.
• G105:Məhsuldarlıq 105,000 psi-dən çox və ya ona bərabərdir. Daha dərin quyularda və ya daha yüksək yüklərdə istifadə olunur.
• S135:Məhsuldarlıq 135,000 psi-dən çox və ya ona bərabərdir. Dərin quyular və HPHT şərtləri üçün tələb olunur.

Əsas Mexaniki Parametrlər (API 7-1 / 5DP üzrə):

• Dartma Gücü:Hər bir sinif üçün dağıdıcı test vasitəsilə təsdiq edilmişdir.
• Zərbəyə davamlılıq:Charpy V-kritik temperaturda çentik testləri.
• Sərtliyə nəzarət:Alət birləşmələri 285–341 HB tipik; bədən sərtliyi ciddi şəkildə tənzimlənir.
• Yorğunluq Performansı:Alət birləşmə/gövdə qaynaq zonası dövri yükləmə müqaviməti üçün sınaqdan keçirilmişdir.

Satınalma "ciddi QA" ifadəsinə ehtiyac duymur. Sizə lazımdırrəqəmli qəbul meyarlarıvə asənəd paketiölçülmüş nəticələri göstərir. API 5DP qazma borusu (PSL-1 / PSL-2 / PSL-3) üçün Octal yoxlama sahəsini sizinlə uyğunlaşdırır.PO/ITP, sonra müfəttişlərinizin həqiqətən həyata keçirdiyi yoxlamalara uyğun gələn qeydləri təqdim edir.

EN 10204 3.1/3.2 sənəd paketi (müəyyən edildikdə):MTC/CMTR istilik nömrəsi, kimya, mexaniki nəticələr və göndərmə siyahısına izlənilmə xəritəsi.

Octal Boru təchizatıAPI 5DP qazma borusualıcıların "ümumiyyətlə qazma borusu" və daha çox şeyə daha az əhəmiyyət verdiyi qazma proqramları üçünəlaqə uyğunluğu, yorğunluq riski və qəbul sənədləribu qurğunun işini yavaşlatmayacaq.

Yayılmış və istiqamətləndirilmiş quyular (burada yorğunluq və alət birləşməsinin aşınması ilk növbədə görünür)

Doglegs və təkrar dövrlər əlaqələri cəzalandırır. Ən çox görülən alış səhvi, boruları bağlamadan sifariş verməkdirəlaqə planı + alət birləşmə məhdudiyyətləri, sonra makiyaj- zamanı uyğunsuzluğu aşkar edin.

• Səkkizlik boru yanaşması:PO-da dəqiq əlaqə təyinatını və alət birləşmə məhdudiyyətlərini təsdiqləyin, sonra təyin olunduqda yiv yoxlaması/ölçmə sübutu ilə qəbulu dəstəkləyin, beləliklə, "bu, düzəlməyəcək" qurğunun-zaman probleminə çevrilməsin.

Dənizdə və çox{0}}işləmə logistikası (burada iplər hər kəs xəbərdar etmədən zədələnir)

Boru bir neçə dəfə qaldırıldıqda, səhnəyə qoyulduqda və köçürüldükdə "gəlişdə gözəl görünür" çox vaxt yalnız qurğuda görünən sancaq / qutu zədələnməsinə çevrilir.

• Səkkizlik boru yanaşması:mühafizəni QA-nın bir hissəsi kimi qəbul edin-sap qoruyucuları + sabit bağlama + ölçü/dərəcə/uzunluq üzrə aydın işarələmə-belə ki, qəbul meydançanız spesifikasiyaları qarışdırmır və ekipajınız göndərmə ilə bağlı problemləri həll etmir.

Turş xidmət / aşındırıcı qazma mayeləri (daxili korroziya gizli xərcə çevrilir)

ilə quyulardaH₂S/CO₂, yüksək xloridlər və ya aqressiv qazma mayeləri, qazma borusunun nasazlıqları çox vaxt daxili korroziya və ya çuxur kimi xaricdən "pis görünməzdən" çox əvvəl başlayır-sonra yoxlama zamanı vaxtından əvvəl imtina və ya gözlənilməz dayanma vaxtı kimi görünür.

• Səkkizlik boru yanaşması:biz faktiki mühitiniz ətrafında sifarişi əhatə edirik (maye/korroziya sürücüləri + temperatur), sonra API 5DP qazma borusunutəftiş-hazır paketiqəbulu dəstəkləyən (MTC/CMTR + mexaniki nəticələr, üstəgəlPO/ITP-də göstərildikdə NDT və daxili örtük seçimləri), belə ki, korroziyalı{0}}xidmət alışları təxminlərə əsaslanmır.

EPC və qazma podratçıları üçün müqayisəÇin qazma borusu istehsalçılarıvəqazma borusu təchizatçıları, qərar adətən izləmə intizamına (birgə xəritələşdirməyə istilik--), daşınma zamanı əlaqənin qorunmasına və QA qeydlərinin birbaşa layihə sisteminə (PO/ITP-də göstərildikdə) daxil olub-olmamasına əsaslanır.

1. Alət birləşməsinin qaynaq keyfiyyəti (əsl struktur qaynaq nöqtəsi)

2. Qazma borusu nadir hallarda gövdənin ortasında sıradan çıxır.alət birləşmə / qaynaq sahəsiçünki o, əlavə dövrləri, fırlanma anı və əyilmə-daşıyır. Octal Pipe alət birləşməsinə əmtəə əlavəsi deyil-kritik bir proses kimi baxaraq bunu idarə edir və göndərmə qeydləri alət birləşməsinin işini lotla birləşdirir, beləliklə qəbul "yaxşı görünür"-ə etibar etmir.

3. İstilik müalicəsi və dərəcəli tutarlılıq (niyə "API 5DP" hələ də sübuta ehtiyac duyur)

4. API 5DP qazma borusu almaq sadəcə etiket almaq deyil,-almaq deməkdirtəkrarlana bilən mexaniki performanspartiyadan partiyaya. Octal Pipe, nəzarət edilən emal vasitəsilə keyfiyyətli təchizatı ardıcıl saxlayır və sənədlər paketində mexaniki nəticələr verir ki, satınalma təchizatçının vədləri ilə deyil, sübutlarla təsdiq olunsun.

5. İplərin emalı və ölçmə intizamı (etibarlılıq-istehsal olunur)

6. Qazma qurğusunun gecikmələrinin çoxu iplərdən qaynaqlanır: əyilmə, zəif uyğunlaşma və ya qarşısını almaq mümkün olan zədə. Octal Pipe ip nəzarətini istehsal keyfiyyəti kimi qəbul edir-iplər emal zamanı qorunur və PO/ITP bunu tələb etdikdə çatdırılma daxildirip ölçmə sübutubeləliklə, qəbul edən komanda mübahisə etmədən imza ata bilər.

7. Proses keyfiyyətinin bir hissəsi kimi qablaşdırma (göndərmə yaxşı boruyu məhv edə bilər)

8. Hətta mükəmməl hazırlanmış boru logistikada "pis edilə bilər". Buna görə də Octal Pipe qoruyucuları, paketləşmə sabitliyini və ölçü/dərəcə/uzunluq üzrə işarələməni prosesə nəzarətin bir hissəsi kimi qəbul edir-buna görə də aldığınız şey "çeşidləşməyə və yenidən yoxlamaya ehtiyac duyur" deyil, işə hazırdır.

Aktiv proqram üçün satış üçün qazma borusu axtardığınız zaman, "təzminat olmayacaq" rəddinin qarşısını almağın ən sürətli yolu onu ümumi boru deyil, uyğunlaşdırılmış sistem kimi göstərməkdir. OD/WT və Range (R1/R2/R3), dərəcəli (E75/X95/G105/S135) və dəqiq əlaqə təyinatını (NC/IF/REG/FH və ya premium ikili-çiyin) qeyd edin, sonra alət birləşmə məhdudiyyətlərini (OD/maşa boşluğu) və idarəetmə və həyət üçün qoruyucu tələbləri əlavə edin. Əgər PO/ITP sübut tələb edirsə, qeydləri qabaqcadan{10}}drift nəticələrini (mandrel ölçüsü + keçid/uğursuz), iplik ölçmə və NDT əhatəsini yalnız müəyyən edildikdə- çağırın ki, əlavə yoxlama dövrlərini işə salmaq əvəzinə göndəriş "təsdiqə{13}}hazır" olsun.

İndi əlaqə saxlayın

Bu səhifə əhatə edirneft yatağı API 5DP qazma borusuqazma telləri üçün. NPT yivləri üçün kran qazma ölçüləri qrafikləri ayrıca emal mövzusudur və qazma borularının satın alınmasının bir hissəsi deyil.

Tez-tez verilən suallar



Qazma borularının satın alınması üçün API 5DP və API RP 7G arasında fərq nədir?

API 5DPediralış və qəbul standartıqazma borusu istehsalı/təftiş sahəsi üçün.API RP 7Gkimi daha çox istifadə olunurseçim arayışı(qazma gövdəsi üzvləri və əməliyyat limitləri üçün hansı girişləri nəzərə almaq lazımdır). RFQ-lərdə qəbulu kilidləmək üçün 5DP-dən istifadə edin və səhv-dərəcə/yanlış-bağlantı alışından qaçmaq üçün 7G düşüncəsindən istifadə edin.

Qurğunun-yan düzəltmə-gecikmələrinin qarşısını almaq üçün API 5DP qazma borusu alarkən nəyi qeyd etməliyəm?

Müəyyən edinOD/WT + Aralıq (R1/R2/R3), dərəcə, və dəqiqəlaqə təyinatı(NC/IF/REG/FH) plusalət birləşmə məhdudiyyətləri(OD/maşa yeri). Əlavə etiplik qoruyucularıvə PO-da hər hansı tələb olunan yoxlamanın həcmini (məsələn, iplik ölçmə/NDT) aydın şəkildə qeyd edin ki, heç bir şey “gözlənilməz”.

Daxil olan yoxlama üçün API 5DP qazma borusu ilə hansı sənədlər gəlməlidir?

Ən azı:MTC/CMTR (izlənmə qabiliyyəti), ölçülü/düzlük qeydləri, və qablaşdırma siyahısı ilə xəritəsiölçü/dərəcə/uzunluq. Əgər PO/ITP bunu tələb edirsə, əlavə edinip ölçmə sübutu, plusNDT/hidrotest/təsir hesabatlarıyalnız müəyyən edildikdə-qəbul e-poçt-əsaslı deyil,-sübutlara əsaslanır.

Kəsilmiş və ya yüksək fırlanma anına malik qazma proqramları üçün birləşmələri və alət birləşmələrini necə seçə bilərəm?

Yayılan/yüksək{0}}fırlanma anı işində uğursuzluqlar və gecikmələr adətən saatdan başlayırəlaqə/alət birləşməboru gövdəsi deyil, sahə. Qurğu/donanma standartınıza uyğun birləşmələri seçin, sonra ipin zədələnməsini azaltmaq və -rəddləri yerinə yetirmək üçün alət birləşmə məhdudiyyətlərini və idarəetmə tələblərini (qoruyucular/qablaşdırma) kilidləyin; uğursuzluq tarixçəniz bunu əsaslandırdıqda əlavə yoxlama qeydləri tələb edin.

Sertifikatlar



CE Sertifikatı

ISO 9001 Sertifikatı

API Q1 Sertifikatı

ABS Sertifikatı

AP-5L Sertifikatı

API-5CT Sertifikatı



OD diapazonu: 2 3/8" – 6 5/8"

Qiymətlər: E75, X95, G105, S135

Uzunluqlar: R1 / R2 / R3

Narahatlıq növləri:IU, AB, IEU

Əlaqələr:NC, IF, REG, FH, premium seçimlər

Tətbiqlər:Dərin quyular, HPHT, dəniz, istiqamətli qazma
