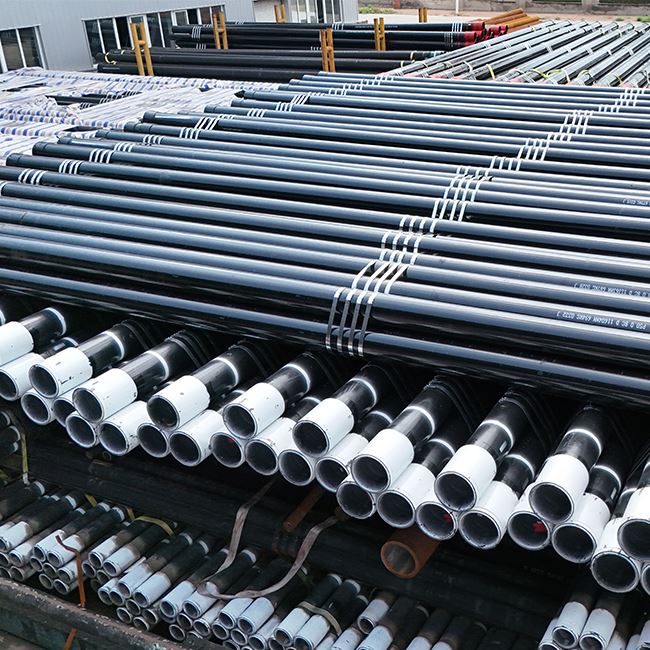

Yüksək çökmə (HC) Korpus
Ölçü Aralığı: 4 1/2"–20"
Uzunluq: R2 / R3
Əlaqələr: BTC, LTC, STC, Premium
Tətbiq: Dərin quyular, tükənmiş rezervuarlar, duz birləşmələri, HPHT quyuları və yüksək palçıqlı qazma
Üstünlük: Ağır quyu şəraitində ovallaşmanı, içəriyə doğru deformasiyanı və çökmə nasazlığını azaltmağa kömək edir.
Yüksək çökmə korpusu nədir?
Yüksək çökmə korpusu, həmçinin deyilirHC korpusu, müntəzəm qoruyucunun kifayət qədər müqavimət göstərə bilməyəcəyi quyular üçün nəzərdə tutulmuşdurxarici çökmə təzyiqi. Onun əsas funksiyası ağır quyu şəraitində qoruyucu korpusu sabit saxlamaq və riski azaltmaqdırovallaşma, daxili deformasiya və çökmə uğursuzluğu.Adətən seçilmişlərdən hazırlanırAPI 5CT korpus qiymətlərikimiN80, L80, P110 və ya Q125, iləidarə olunan polad kimyası, yaxşılaşdırmaq üçün düzgün istilik müalicəsi, vahid divar qalınlığı və daha sıx ovallığa nəzarətçökmə müqaviməti.
Eyni dərəcəli adi gövdə ilə müqayisədə, Yüksək çökmə korpusu sifariş edilirtəsdiqlənmiş çökmə performansı, təkcə güc səviyyəsi üçün deyil. O, boru gövdəsinin dərin{1}}quyu təzyiqi, tükənmiş rezervuar şəraiti, duz birləşmələri və yüksək-təzyiqli qazma bölmələri altında sabit qalmasına kömək edir və bu riski azaldır.ovallaşma, daxili deformasiya və çökmə uğursuzluğu.
Yüksək çökmə korpusunun kimyəvi tərkibi
Yüksək çökmə korpusu bir sabit kimyəvi formula ilə müəyyən edilmir.Adətən seçilmişlərdən hazırlanırAPI 5CT korpus qiymətlərikimiN80 HC, L80 HC, P110 HC və ya Q125 HC. Kimyəvi tərkib seçilmiş əsas dərəcədən asılıdır, eyni zamanda son çökmə performansı da istilik müalicəsi, divar{1}}qalınlığının vahidliyi, ovallığa nəzarət və təsdiqlənmiş çökmə reytinqindən asılıdır.
| Dərəcə / Marşrut | Tipik Kimyəvi Tərkibi, Kütləvi Fraksiya % | Alıcı mənası |
|---|---|---|
| N80 HC / N80Q HC | P 0,030%-dən az və ya ona bərabər, S 0,030%-dən az və ya ona bərabər; digər elementlər məhsulun təhlilində bildirilir. | Standart N80 çökmə marjasının kifayət etmədiyi orta{0}}dərinlik quyuları üçün praktik seçim. |
| L80 Tip 1 HC | C 0,43%-dən az və ya bərabər, Mn 1,90%-dən az və ya ona bərabər, Ni 0,25%-dən az və ya bərabər, Cu 0,35%-dən az və ya bərabər, P 0,030%-dən az və ya bərabər, S 0,030%-dən az və ya bərabər, Si 0,04%-dən az və ya bərabər.. | Dağılma müqaviməti və idarə olunan mexaniki xüsusiyyətlər tələb olunduqda istifadə olunur. |
| L80 13Cr HC | C 0,15–0,22%, Mn 0,25–1,00%, Cr 12,00–14,00%, Ni 0,50%-dən az və ya ona bərabər, Cu 0,25%-dən az və ya bərabər, P 0,020%-dən az və ya bərabər, S Le az və ya 0,010-ə bərabər və ya bərabər 1.00%. | Korroziyaya qarşı müqavimət də korpus seçiminin bir hissəsi olduqda daha yaxşı seçimdir. |
| P110 HC | P 0,030%-dən az və ya ona bərabər, S 0,030%-dən az və ya ona bərabərümumi qüsursuz marşrut üçün; EW P110 üçün,P 0,020%-dən az və ya ona bərabər, S 0,010%-dən az və ya ona bərabər. | Dərin quyular və yüksək-xarici təzyiq bölmələri üçün ümumi yüksək möhkəmlikli HC marşrutu. |
| Q125 HC Tip 1 | C 0,35%-dən az və ya ona bərabər, Mn 1,35%-dən az və ya ona bərabər, Mo 0,85%-dən az və ya bərabər, Cr 1,50%-dən az və ya bərabər, Ni 0,99%-dən az və ya ona bərabər, P 0,020%-dən az və ya bərabər, S Az01-dən az.. | Çox yüksək çökmə performansı tələb edən ağır{0}}yüklü quyular və ya ultra-dərin hissələr üçün istifadə olunur. |
Niyə yüksək çökmə müqaviməti vacibdir
Gövdəyə təsir edən xarici təzyiq boru gövdəsinin etibarlı şəkildə müqavimət göstərə biləcəyindən yüksək olduqda çökmə nasazlığı baş verir. Bu təzyiq fərqi lay təzyiqi, sementləmə şəraiti, yüksək palçıq çəkisi, layın tükənməsi, duzun sürüşməsi və ya qazma və hasilat zamanı təzyiq dəyişikliklərindən yarana bilər.
Sahədə çökmə riski çox vaxt bu şərtlərlə əlaqələndirilir:
| Yaxşı Vəziyyət | Dağılma riski |
|---|---|
| Dərin quyular | Daha yüksək xarici təzyiq və palçıq{0}}sütun təzyiqi korpusun çökmə yükünü artırır |
| Tükənmiş su anbarları | Xarici təzyiq yüksək qalarkən daxili təzyiq azala bilər və diferensial təzyiq artır |
| Duz birləşmələri | Duz sürünməsi korpusa uzun-müddətli, qeyri-bərabər{1}}xarici yük tətbiq edə bilər |
| HPHT quyuları | Təzyiq və temperatur dəyişiklikləri korpusun yükünün qeyri-sabitliyini artıra bilər |
| Yüksək palçıqlı qazma | Ağır qazma mayesi korpusun gövdəsində yüksək xarici təzyiq yarada bilər |
| Sementləmə və təzyiq-sınaq mərhələləri | Müvəqqəti təzyiq balanssızlığı korpusu daha yüksək çökmə yükünə məruz qoya bilər |
Yüksək Çökmə Korpusunun məqsədi bu şərtlərdə, xüsusən də korpusun nasazlığının bahalı təmirə, quyuya nəzarət problemlərinə və ya gecikmiş tamamlamaya səbəb olacağı hallarda daha təhlükəsiz boru kəməri- təmin etməkdir.
Yüksək çökmə korpusu və müntəzəm API 5CT korpusu
| Maddə | Daimi API 5CT Korpusu | Yüksək çökmə korpusu |
|---|---|---|
| Əsas funksiya | Quyu dəstəyi, sementləmə maneəsi və zona izolyasiyası | Xarici çökmə təzyiqinə daha yüksək müqavimət |
| Əsas performans | Dağılma, partlama, dartılma gücü və əlaqə performansı | Təkmil çökmə reytinqi və daha sərt boru-gövdə nəzarəti |
| Tipik qiymətlər | J55, K55, N80, L80, P110, Q125 | N80 HC, L80 HC, P110 HC, Q125 HC və ya layihəyə məxsus{4}}HC dərəcələri |
| Əsas riskə nəzarət edilir | Ümumi quyu bütövlüyü | Borunun ovallaşması, içəriyə doğru deformasiya və çökmə çatışmazlığı |
| Tipik quyular | Adi dayaz və ya orta{0}}dərinlik quyuları | Dərin quyular, tükənmiş rezervuarlar, duz birləşmələri, HPHT və yüksək xarici{0}}təzyiq bölmələri |
| Alıcı diqqəti | Ölçü, çəki, dərəcə, uzunluq və əlaqə | Dağılma dərəcəsi, divarın vahidliyi, ovallıq, istilik müalicəsi, NDT və izlənilmə qabiliyyəti |
Alıcı HC korpusunu yalnız sinif adına görə mühakimə etməməlidir. Məsələn,P110 korpusuvəP110 Yüksək Dağılma Korpusueyni əsas dərəcəli ola bilər, lakin yüksək çökmə məhsulu çökmə performansı və ölçü sabitliyi ətrafında idarə edilməlidir.
Yüksək çökmə korpusunu çökməyə daha davamlı edən nədir?
| Nəzarət elementi | Niyə vacibdir | Alıcı Baxış Nöqtəsi |
|---|---|---|
| Divar qalınlığının vahidliyi | Vahid divar qalınlığı yüksək xarici təzyiq altında yerli zəif nöqtələri azaltmağa kömək edir. İncə{1}}divar sahələri çökmə müqavimətini azalda bilər. | Divarın{0}}qalınlığının yoxlanılması qeydlərini nəzərdən keçirin, xüsusilə ağır{1}}divar örtüyü və dərin{2}}quyu kəmərləri üçün. |
| Ovallığa və Yuvarlaqlığa Nəzarət | Həddindən artıq ovallıq korpusun xarici təzyiq altında deformasiyaya uğrama ehtimalını artırır. Çökmə çox vaxt ən zəif həndəsə nöqtəsindən başlayır. | Yalnız nominal ölçü və çəki deyil, OD, yuvarlaqlıq və ovallıq qeydlərini yoxlayın. |
| Sabit məhsuldarlıq gücü | Daha yüksək güc kömək edir, lakin sabit məhsuldarlıq da proqnozlaşdırıla bilən çökmə performansı üçün vacibdir. | Mexanik sınaq nəticələrini istilik/lot üzrə nəzərdən keçirin və onları tələb olunan qiymət marşrutu ilə müqayisə edin. |
| İstilik müalicəsi intizamı | P110 və Q125 kimi qiymətlər sabit güc və möhkəmliyə nail olmaq üçün idarə olunan istilik müalicəsindən asılıdır. | Yalnız yekun qiymət işarəsini deyil,-istilik müalicəsinin uyğunluğunu MTC dəyərləri ilə yoxlayın. |
| Yoxlama və İzləmə | Ölçü qeydləri, NDT, hidrotest, sürüşmə testi, iplik yoxlaması və MTC tamamlandıqda çökmə müqaviməti daha etibarlı olur. | Yekun sənəd paketinin hər bir korpus birləşməsini istilik nömrəsinə, lot və yoxlama qeydlərinə bağladığından əmin olun. |
Yüklə: yüksək çökmə korpusunu çökməyə-səkkizlik poladdan daha davamlı edən nədir
Yüksək çökmə korpusudağılma müqavimətini təkcə daha yüksək poladdan deyil, tam boru-gövdə idarəetmə sistemindən əldə edir. Divar qalınlığının vahidliyi, ovallıq və yuvarlaqlığa nəzarət, sabit məhsuldarlıq gücü, intizamlı istilik müalicəsi və izlənilə bilən yoxlama paketi xarici təzyiqə qarşı müqaviməti artırmaq üçün birlikdə işləyir. Alıcılar üçün bu, baxışın bitməməsi deməkdirN80 HC, L80 HC, P110 HC və ya Q125 HC; Sifariş göndərilmədən əvvəl ölçü qeydlərini, mexaniki sınaq nəticələrini, NDT hesabatlarını, hidrostatik sınaq qeydlərini, MTC və istilik/lotun izlənməsini də yoxlamalıdır.
Tipik Yüksək Dağılma Korpusunun Qiymətləri
| Dərəcəli marşrut | Tipik Seçim Məntiqi |
|---|---|
| N80 HC | Orta dərinlikdəki quyuların standart N80 korpusundan daha yaxşı dağılma müqaviməti tələb etdiyi yerlərdə istifadə olunur |
| L80 HC | İdarə olunan mexaniki xüsusiyyətlərlə birlikdə çökmə müqavimətinin lazım olduğu yerlərdə istifadə olunur; turş{0}}xidmət tələbləri ayrıca yoxlanılmalıdır |
| P110 HC | Daha yüksək çökmə marjası tələb edən dərin quyular, yüksək{0}}təzyiqli bölmələr və hasilat korpusu üçün adətən seçilir |
| Q125 HC | Ağır yüklü quyular, ultra-dərin bölmələr və ya çox yüksək möhkəmlik və çökmə performansı tələb edən layihələr üçün istifadə olunur |
Yekun qiymət quyunun dərinliyi, xarici təzyiq, daxili təzyiq, palçıq kütləsi, temperatur, birləşmə növü və tələb olunan çökmə dərəcəsi ilə seçilməlidir. Təhlükəsiz spesifikasiya üçün tək sinif adı kifayət deyil.
Tipik Təchizat Aralığı
| Maddə | Ümumi Təchizat Məlumatı |
|---|---|
| Standart | API 5CT / ISO 11960 |
| Ümumi Qiymətlər | N80 HC, L80 HC, P110 HC, Q125 HC, layihə-xüsusi HC dərəcələri |
| OD diapazonu | Ümumi API korpus ölçüləri 4 1/2" ilə 20" arasında |
| Uzunluq Aralığı | Layihə tələbinə uyğun olaraq R1, R2, R3 |
| Əlaqələr | STC, LTC, BTC və premium bağlantılar |
| İstehsal marşrutu | Şiddətli yüksək-yıxılmalı bölmələr üçün adətən kəsiksiz korpusa üstünlük verilir |
| İstilik müalicəsi | Normallaşdırılmış, söndürülmüş və temperlənmiş və ya sinif və layihə spesifikasiyası ilə tələb olunduğu kimi |
| Yoxlama | Ölçü yoxlaması, divar{0}}qalınlığının yoxlanılması, NDT, hidrostatik test, sürüşmə testi, iplik yoxlaması |
| Sənədlər | MTC, istilik nömrəsinin izlənməsi, mexaniki sınaq qeydləri, NDT qeydləri, qablaşdırma siyahısı, tələb olunarsa, üçüncü tərəf yoxlaması- |
Yüksək çökmə korpusunun tətbiqləri
Diaqramda tipik quyu şəraiti göstərilirYüksək çökmə korpusuyüksək xarici təzyiq altında boru-gövdəsinin dayanıqlığını yaxşılaşdırmaq üçün seçilmişdir. Tez-tez istifadə olunurdərin hasilat quyuları, tükənmiş laylar, duz əmələgəlmə hissələri, HPHT və yüksək palçıqlı quyular və dəniz quyularıkorpusun çökməsi çətin təmir işlərinə və yüksək müdaxilə xərclərinə səbəb ola bilər.
Bu tətbiqlərdə HC korpusunun əsas məqsədi riski azaltmaqdırovallaşma, daxili deformasiya və çökmə uğursuzluğu, qazma, sementləmə və uzunmüddətli hasilat zamanı qoruyucu kəmərin etibarlı quyu bütövlüyünü saxlamağa kömək edir.
Yüksək çökmə korpusu üçün alıcı yoxlama siyahısı
| RFQ Maddəsi | Niyə vacibdir |
|---|---|
| Tələb olunan çökmə reytinqi | HC korpusu üçün əsas performans tələbi |
| Standart və dərəcəli | API 5CT / ISO 11960 əsasını və material marşrutunu təsdiqləyir |
| OD, çəki və divar qalınlığı | Çökmə qabiliyyətinə və işləyən dizayna birbaşa təsir göstərir |
| Uzunluq diapazonu | R2 və ya R3 əlaqə sayına və işləmə səmərəliliyinə təsir göstərir |
| Bağlantı növü | BTC, LTC və ya premium əlaqə tork, sızdırmazlıq və yük tələblərinə uyğun olmalıdır |
| İstehsal marşrutu | Şiddətli çökmə şəraiti üçün çox vaxt sorunsuz korpusa üstünlük verilir |
| İstilik müalicəsi | Güc, möhkəmlik və boru{0}}bədənin tutarlılığına nəzarət edir |
| Ovallıq və divar{0}}qalınlığına nəzarət | Dağılma müqaviməti üçün kritikdir |
| Drift testi | Alətlər və tamamlama avadanlıqları üçün daxili boşluqları təsdiqləyir |
| NDT və hidrotest | Göndərmədən əvvəl boru-gövdəsinin bütövlüyünü dəstəkləyir |
| İp yoxlaması | -Qoşulma problemlərini və bağlantı ilə bağlı-rəddləri azaldır |
| MTC və izlənmə | Kimya, mexaniki xassələri, istilik sayı və yoxlama qeydlərini əlaqələndirir |
| Üçüncü tərəfin-təftişi | Kritik quyular və ya operator tərəfindən müəyyən edilmiş-layihələr üçün faydalıdır |
Yüklə:Yüksək çökmə korpusu üçün alıcı yoxlama siyahısı
Octal Təchizat və Keyfiyyətə Nəzarət
Octal Pipe neft və qaz qazma layihələri üçün daşınmadan əvvəl dağılma müqavimətinə, əlaqənin etibarlılığına və sənədlərin izlənilməsinə nəzarət edilməlidir. Yüksək çökmə qabığı sifarişləri üçün tədarükün nəzərdən keçirilməsi ölçü, çəki, dərəcə marşrutu, tələb olunan dağılma reytinqi, əlaqə növü, təftiş sahəsi və ixrac qablaşdırma tələblərini əhatə edə bilər.
Layihənin təhvil verilməsi üçün sənəd paketinə MTC, istilik nömrəsinin izlənilməsi, ölçü yoxlaması, NDT qeydləri, hidrostatik sınaq qeydləri, sürüşmə testi qeydləri, iplik yoxlama qeydləri, qablaşdırma siyahısı və alıcı tərəfindən tələb olunduqda-üçüncü tərəf yoxlama hesabatı daxil ola bilər.
Tez-tez verilən suallar
1. Yüksək çökmə korpusu nə üçün istifadə olunur?
2. Neft və qaz quyularında çəpərin çökməsinin səbəbi nədir?
3. Korpusun çökmə təzyiqi nədir?
4. Alıcılar yüksək çökmə korpusu üçün hansı sənədləri tələb etməlidirlər?
| Maddə | Təfərrüatlar |
|---|---|
| Qiymətlər | N80 HC, L80 HC, P110 HC, Q125 HC |
| Ölçü Aralığı | 4 1/2"–20" |
| Uzunluq | R2 / R3 |
| Əlaqələr | BTC, LTC, STC, Premium |
| Ərizə | Dərin quyular, tükənmiş rezervuarlar, duz birləşmələri, HPHT quyuları və yüksək palçıqlı qazma |
| Üstünlük | Ağır quyu şəraitində ovallaşmanı, içəriyə doğru deformasiyanı və çökmə uğursuzluğunu azaltmağa kömək edir |
